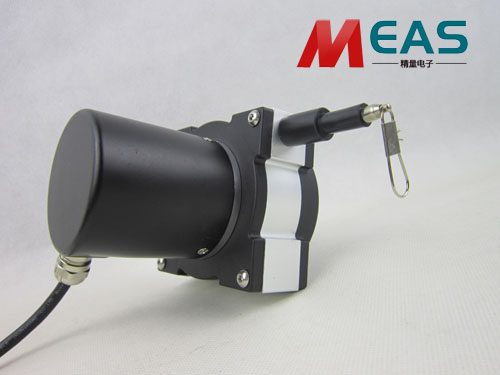

拉線位移編碼器單圈脈沖數盡量選擇需要的精度控制
新聞來源：原創文章出自濟南精量電子科技 發布時間：2021-8-27 14:35:59 點擊量：2212
1、拉線位移編碼器將所選擇的單圈脈沖數ppr和電機驅動增量編碼器的較大轉速進行綜合的考慮，計算工作頻率，確保其不會引起在zui大轉速下脈沖輸出頻率超過編碼器的脈沖輸出頻率和控制器的輸入頻率。
2、注意可能使用的控制器帶有2倍或者4倍倍頻功能，按以上事例，0.01m/步的測量精度，選擇600ppr并進行2倍頻或者300ppr進行4倍頻，就可以達到同樣的效果。
3、拉線位移編碼器單圈脈沖數盡量選擇為所需要的精度控制，這樣才可以減少縮放比例。如12m測量范圍，測量顯示僅需1m/步(低分辨率)，則可選擇12ppr，如果需要顯示0.01m/步(高分辨率)應選擇1200ppr或者以上的編碼器。如果你選擇了600ppr的編碼器測量顯示0.01m/步的精度，則需要進行比例換算，降0.02m/步換算為0.01m/步。
