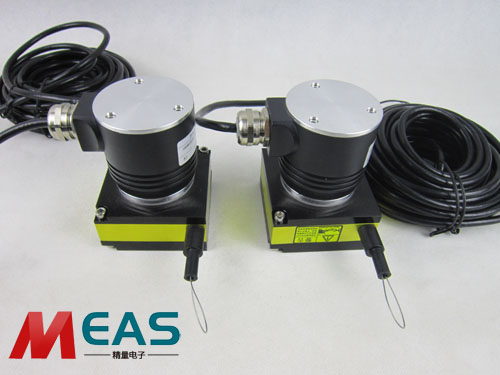

拉線位移編碼器是拉力試驗機中的關鍵部件
新聞來源：原創文章出自濟南精量電子科技 發布時間：2022-2-8 10:53:15 點擊量：2039
拉線位移編碼器在電子拉力試驗機中是關鍵的部件之一，由于萬能拉力機的動力來源于交流伺服電機，而拉力機所需要的位移采集與光電編碼器，光電編碼器一般用在普通電機的軸端采集旋轉了多少角度，伺服電機都有自帶的信號反饋，通過轉子在編碼器內部掃過了多少個暗刻線來輸出多少個脈沖信號，精度選擇就是編碼器有多少分辨率，越高的角度記錄越精確。如果你的上位機是電腦的話就要做相應的PCB板來與電腦進行通訊和數據的處理了，比較復雜。但是電子拉力試驗機由于伺服電機通過減速系統會使編碼器丟轉，從而造成位移信號不準確，因此電子拉力試驗機需要在滾珠絲杠的末端加裝編碼器。來完成更為準確的位移信號。
拉線位移編碼器為了增加靈敏度，應盡可能減小滾軸的長度和寬度，從滾軸到編碼器結構的有限分析和近似解析分析中發現，減小滾軸區的長度和寬度可以明顯地使應力增大。并且當滾軸的長度約為兩邊長度的2倍時，整機的線性度是較好的。根據力學原理，在角區存在應力集中效應，使正轉或反轉受力以后，具有應力的極值，引入應力勻散結構以后，使角區變成具有一定曲率的圓角區，使該區的應力極值下降。
